מכונת ערבוב ואקום פלנטרית

שֵׁם

מכונת ערבוב ואקום פלנטרית MR-XJB -7-2 l

חלקי חבית תחתונים

עיצוב נפח כולל

3.8L

נפח אפקטיבי

1.2L-2L

קוטר פנימי במכולה

180 מ"מ

מיכל בתוך עומק

150 מ"מ

חומר מכולה

חלק המגע עם החומר הוא 304 נירוסטה

צורת ז'קט מזג

ז'קט שכבה אחת, לקירור או חימום

יציאת ז'קט הרמה

G3/8 ", עם איחוד מהיר פתוח, לחץ ז'קט

התנגדות פחות או שווה ל 0.4MPA

מערכת זרימת ז'קט מזג

מוכן על ידי הלקוח

הצע את הטמפרטורה של כניסת הז'קט פחות או שווה ל 8 מעלות, ואת

זרימת מי קירור> 1.5 ליטר/דקה

פריקת חומר

אין יציאת פריקה בתחתית החבית

טמפרטורת סביבה

-10 - 120 תואר

מצב העבר

לֹא

ערבוב חלקים

תדירות עבודה

5-50 הרץ

כוח ערבוב

0.75 קילוואט

ערבוב מהירות להב

8-76 סל"ד

מהירות תיבה פלנטרית

5-52 סל"ד

ערבוב קוטר להב

94 מ"מ

ערבוב סוג להב

סוג ספירלה חתך משתנה, סליל 90 מעלות

ערבוב חומר להב

304 נירוסטה

ערבוב קו קו להב

0.03-0.37 m/s

ערבוב מספר להב

2 יח '

מרחק בין ערבוב להבים

6 ± 1 מ"מ

מרחק בין בלדה לחבית

קִיר

3+1 מ"מ

מרחק בין להב לחבית

תַחתִית

2-3 מ"מ

חלקים מפזרים

תדירות עבודה

5-50 הרץ

כוח פיזור

1.1 קילוואט

מהירות פיזור

450-4450 סל"ד

פיזור צלחת קוטרם

60 מ"מ

סוג צלחת פיזור

מְשׁוּנָן

חומר צלחת פיזור

304 נירוסטה

פיזור מהירות קו

1.3-13 m/s

מספר פיזור

1 יח '

מספר פיר פיזור

1 יח '

חלקים מגרדים קיר

חומר סוגר גירוד: 304 נירוסטה

חומר לוח מגרד: PTFE

מהירות גירוד קיר: בקנה אחד עם מהירות התיבה הפלנטרית

נשלף: תכנון נשלף (הסרת קיר הגריטה בתהליך צמידיות גבוהה)

חלקי בסיס והרמה

חומר חלקים: מבנה נוקשה גבוה פלדת פחמן

שיטת הרמה: הרמה הידראולית

מדריך הרמה: מוט מדריך

מכת הרמה: פחות או שווה ל 225 מ"מ

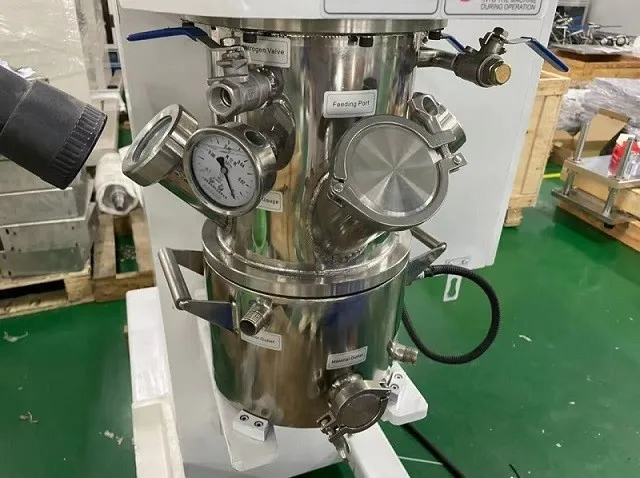

חלקי חבית עליונים

חומר חבית עליון: 304 נירוסטה

יציאת האכלת אבקה ונוזלים: DN40, ו- Hopper 1pcs

יציאת מראה: DN40 מראה זכוכית מחוסמת 1 יחידות

זרקור: מראה זכוכית מחוסמת DN40 1 יחידות

יציאה שואבת: G1/2 "צימוד 1 יחידות

יציאת פליטה: משותפת עם יציאת הוואקום

יציאת מד ואקום דיגיטלי: M14 × 1.5

מערכת בקרה

ארון חשמל: משמש לאכלוס רכיבים חשמליים בעלי מתח נמוך כמו ממירים

לוח פעולה: משמש למקם כפתורים, ידיות וכו '.

ספק כוח: AC 3 × 380V ± 5 ﹪, 50 הרץ

שיטת בקרה: בקרה חשמלית

מצב בקרת חשמל ומצב ויסות מהירות: מהפך התחלה ובקרה

שיטת קירור: קירור אוויר

מצב פעולה: הפעלת לוח, כפתור וידית

תצוגת טמפרטורה דיגיטלית: טמפרטורת חומר

כפתור עצירת חירום: 1 מחשב אישי

מערכת אזעקה: אזעקת טמפרטורה מעל, כיבוי אזעקת טמפרטורה, כיבוי אזעקה

תצוגת מהירות: הפאנל מציג את המהירות

מחוון חשמל: 1 מחשבים

מערכת בטיחות

עצירת חירום: לחץ על מתג עצירת החירום, הציוד ייפסק מייד ולא ניתן לבצע פעולה

התחל ערבוב במהירות נמוכה: ערבוב בזמן הרמת החבית

פיזור מהירות גבוהה: התחל לערבב אחרי הקנה עד למצב

נעילת בטיחות במהלך הפעולה: כאשר המכונה פועלת, לא ניתן להוריד את מיכל הערבוב ולפתח .

למנוע את הזרימה האחורית של צינור ואקום: התכנון המיוחד של מיכל חיץ ואקום יכול למנוע ביעילות את תופעת זרימת השמן של משאבת ואקום למיכל הערבוב

עצירת כישלון פעולה: למהפך יש עומס יתר משלו, זרם יתר, מתח יתר, דליפה, חוסר הגנה שווה

חבית המערבבת עולה ונפילות: חבית הערבוב יכולה לעלות רק לאחר שהיא נמצאת במקום

לא ניתן להוריד את הוואקום במיכל הערבוב מבלי למצות את הוואקום (לא לחזור ללחץ רגיל)

ניתן להתחיל את מיכל הערבוב רק לאחר הפיזור המהיר ביותר נמצא במקום .

לאחר שמיכל הערבוב עולה למצב, הוא מצויד במערכת הגנה על נעילה כדי למנוע מיכל הערבוב ליפול בצורה לא תקינה במהלך הפעולה .

שלב ערבוב יבש, בזמן שהחבית עולה, להב הערבוב צריך להתערבב בו זמנית .

תיאור אחר

בדיקת מדידת טמפרטורה: PT100

שיטת מדידת טמפרטורה: בדיקת הטמפרטורה מותקנת על קיר הקנה כדי לאתר את הטמפרטורה של החומר

מיסבים לרכיבי שידור: רכיבים במהירות גבוהה הם מיסבים מיובאים, ורכיבים במהירות נמוכה הם מיסבים ביתי

חותם נפט: מותג מקומי, טבעת O לחותם סטטי, חותם מכני לחותם דינמי

שומן סיכה: המותג המקומי

חומר סיכה חותם מכני: מותג מיובא

שסתומים: מותגים מקומיים

דרישות תכנון ואקום: אופציונלי, או לקוח הכן משאבת ואקום, קיבולת שאיבה 2l/s

תחזוקת ואקום: -0.098 MPA, שמור על הלחץ למשך 24 שעות> -0.085 MPA, אין דליפה לחבית

Total power: >3KW

משקל כולל: בערך 550 ק"ג

מידות: L1000mm × W700 מ"מ × H1835 מ"מ

צבע מראה: בז '

עומס רצפה: 900 ק"ג/㎡
